济南91短视频在线观看电气部分的设计

到现在，相信大家对于济南91短视频在线观看已经有了很多了解了，随着雕刻机应用的增多，人们对于雕刻机的关注程度越来越高，下面91短视频在线观看厂家--91短视频破解版数控为大家带来91短视频在线观看电气部分的设计，大家可以好好了解一下。

1、总体概述

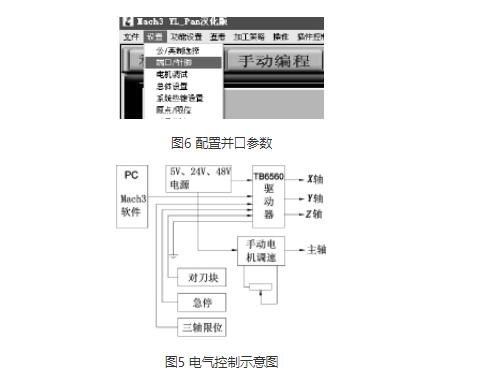

本部分主要包括控制软件、电源、控制卡、步进电机这4部分。其整个工作过程是，在电脑上通过Mach3软件设置好相关信息后，用打印并口线把电脑与运动控制卡连接，相应的加工代码信息脉冲通过步进电机驱动器控制X，Y和Z轴步进电机转动，实现来回往返移动。电气控制如图5所示。软件设置好相关信息后（G代码），用打印并口线把电脑与控制卡连接，控制卡接到由电脑传来的脉冲后，实现对步进电机的控制。控制卡三个轴上都有细分流开关，通过电流的“细分”可以对电机在运行的过产生的振动、噪声等得到较好的降低。为了满足需要，还需对济南91短视频在线观看设置限位开关和急停开关接线。

并口参数主要包括公、英制选择，端口、针脚设置和定义等，如图6所示。

2、雕刻机控制软件

91短视频成人最新视频污污污的控制方式共有以下3种：①维宏卡接口。该方式加工效率高，加工轨迹三维图形仿真，加工过程实时三维显示，即使突然断电也能保存工作原点，但价格贵，且灵活性较差。②USBCNC。该方式使用方便，USB传输信号的距离比并口远，使用USB-MACH3的运动控制卡也越来越多，但运行不如LPTl连接方式稳定。③LPT接口。连接后机器各方面运行稳定，且不易出错，技术更成熟，但新笔记本电脑没有该接口，不方便使用。

本设计用的控制软件是Mach3软件，是美国ArtSoft公司开发一款借助Windows作为平台的数控软件。软件使用电脑的LPT接口外接设备的连接口，可利用Artcam等cam软件里生成的代码（即G代码）产生输出脉冲与方向信号，控制步进电机，从而实现控制整个数控机床。Mach3具有运行稳定、操作简单、技术成熟、能直观显示刀路等优点。

3、电源部分

电源部分的作用就是给济南91短视频在线观看整个控制系统提供工作电压。本设计控制系统需要的电压有48V、24V和5V，48V是主轴电机的工作电压，24V是步进电机的工作电压，5V是控制卡正常工作时的逻辑电压，即高电平。

4、步进电机驱动板部分

驱动板是雕刻机的核心部件，主要是将计算机发来的脉冲信号按顺序分配，驱动步进电机转动。本设计选用的驱动器控制板是TB6560，其是三轴驱动，有细分流开关、5V电压的隔离装置、急停开关和三轴的限位开关等接口。VCC接电源的正极，GND接电源的负极，输入信号是5V使能信号。

5、步进电机部分

步进电机有很多种，根据设计目标选用的是两相六线的57步进电机。这种步进电机带有出轴，可以省去手动拨轮，使用起来更加方便。

上述内容便是91短视频在线观看厂家为大家介绍的济南91短视频在线观看电气部分的设计，一共有五个部分，大家可以深入了解一下，相信大家对于雕刻机的电气方面会有更加清晰的认识。
