济南91短视频在线观看的加工图形仿真显示功能

济南91短视频在线观看的加工图形仿真显示功能可在加工前检验加工过程中走刀轨迹是否安全正确，以对代码进行检验和修改，可有效提高加工成功率，显著提高数控系的易用度。运用图形学平移、缩放、旋转和投影原理并结合VC++在设计Windows程序的强大能力，即可实现数控系统的仿真和实时显示功能。

为了让济南91短视频在线观看的数控系统以最优的形式显示加工图形，需要使加工图形在指定的显示区域(画布)居中显示出来，分三步进行：

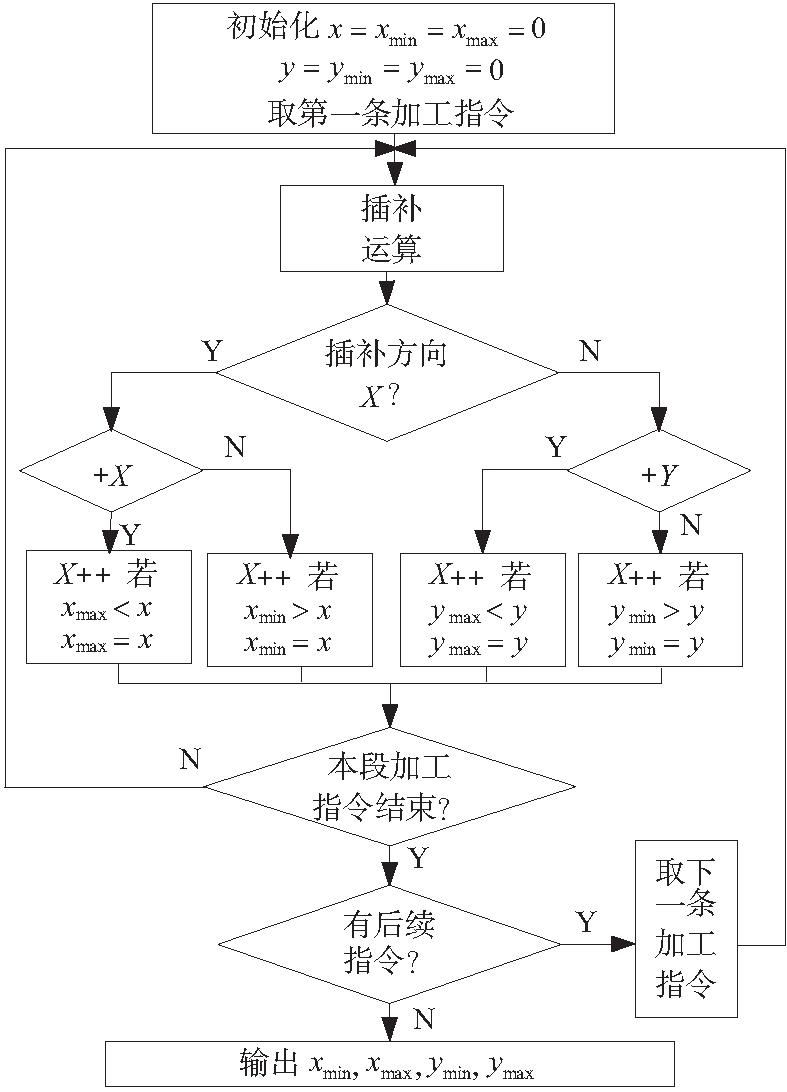

(1)获取所加工轮廓的极限尺寸(最大和最小尺寸)，这是最关键的一步，逐条检索加工指令，经插补运算获取XY方向轨迹值，对比获取XY方向最大轨迹值即为极限尺寸；获取加工轮廓最大尺寸的过程如图所示，X和Y方向的最大最小尺寸分别用Xmax、Xmin和Ymax、Ymin表示。

(2)将图形以合适的比例缩放，使其大小可以全部显示在显示区域；将画布控件的长和宽定义为对应的变量length和width。定义长度方向和宽度方向的比例因子为bl_length和bl_width，则有：

此时求得的两个方向的比例系数不一定相同，必须统一取最小值才能使图形缩放后不产生变形。为避免图形轮廓太靠近画布边缘，再将和bl_width中所取的最小值再缩小10%,最终比例为：

(3)根据平面图形平移原理，将缩放好的图形平移至画布中心即可完成三视图的居中显示。平移时还要将所绘制图形的各点的Y坐标取反，因为计算机屏幕画布的Y坐标取向与所绘图形的坐标取向相反。正等轴测图居中显示时要用到正等轴测图变换矩阵将X、Y、Z三坐标转化成X、Z两坐标，然后运用上文中的居中显示方法即可实现轴测图的居中显示。

上述内容便是91短视频在线观看厂家--91短视频破解版数控为大家介绍的济南91短视频在线观看的加工图形仿真显示功能，这项功能直接关系着91短视频在线观看的加工效果，能够很好的提高板材的加工效率，是91短视频在线观看内部系统中很重要的一项功能。
